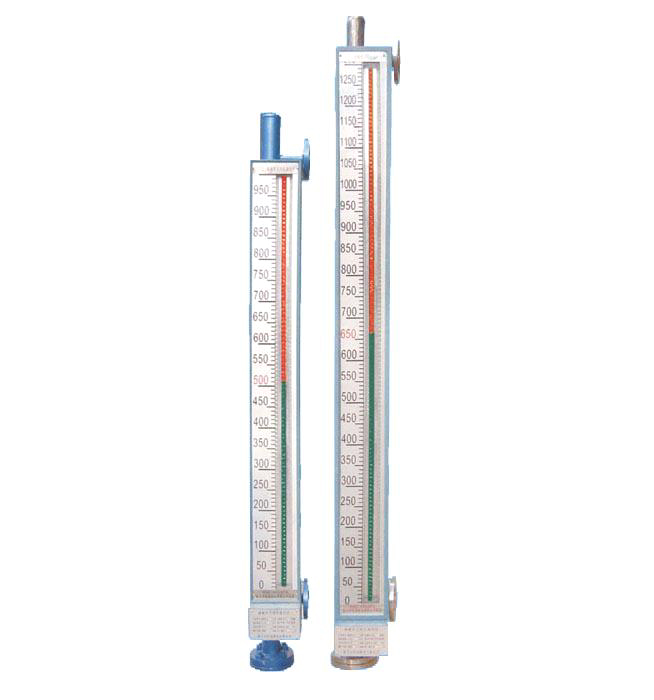

UCM型磁敏電子雙色液位計選用優質不銹鋼及進口電子元件制造，顯示部位采用高亮度LED雙色發光管，組成柱狀顯示屏，通過LED光柱的紅綠變化來檢測所測液位的高低；顯示亮度高，可視距離遠，標尺清晰，顯示角度大，產品更具系列化，智能化。全過程測量防雨防雷，防腐防爆，可耐高溫、高壓，高密封、防泄露、無盲區，顯示醒目，讀數直觀，且測量范圍大，磁敏電子雙色液位計適用于各種塔、罐、槽球形容器及鍋爐等設備的介質液位測量。選配限位開關，可實現液位上、下限報警和控制；選配液位變送器，可將液位信號轉換成4～20mADC模擬未準信號，實現遠距離檢測、指示、記錄與控制，亦可與計算機系統直接通訊。磁敏電子雙色液位計廣泛用于電力、冶金、石油、化工、環保、船舶、建筑等各行業生產過程中，各種塔、罐和鍋爐設備的液位測量與控制。

一、磁敏電子雙色液位計結構原理：
磁敏電子雙色液位計根據浮力原理和磁性耦合作用原理工作。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合作用傳遞到現場顯示盒內高精度電子感應元件，觸發相應的數字電路，使LED雙色發光管轉換顏色，無液全紅，滿液全綠，紅綠交界處就是容器內的實際液位，從而實現液位的現場指示，一目了然；加裝限位開關實現液位報警和控制，加裝變送器實現數字信號輸出供顯示與控制。
二、磁敏電子雙色液位計技術參數:
安裝方式：垂直安裝（最大偏差為≤30）
測量范圍：0-6000mm（大于6000mm可協商訂貨)
介質密度：0.4-2.0g/cm3
工作溫度：-160～530℃
跟隨速度：≤0.08m/s
浮子材質：304、PTFE/304外村PTFE、鋁、鈦
LED顯示器：低亮型、高亮型、霧狀散光型三種可選
主導管材質：304、1Cr18Ni9Ti、316L、304內襯PTFE、鈦、PP、PTFE(聚四氟乙烯)
連接法蘭：DN15～DN50(HG20592-97法蘭標準)，高壓型側裝式液位計連接法蘭標準采用HG20595-97帶勁對焊
法蘭材質：碳鋼、304、316L
電源電壓：DC24V、AC36V、AC220V
精確度：≥10mm
工作壓力：-0.1～42 MPa
環境振動：頻率≤25Hz 振幅≤0.5mm
介質粘度：≤0.4Pa.S
排污閥：不銹鋼球閥、針型閥
三、磁敏電子雙色液位計安裝與使用：
1、將本液壓計法蘭與容器法蘭夾上密封墊連接好，擰緊螺栓。
2、傳感器 排污法蘭打開、放進浮子；注意：浮子磁鋼一端向上，不可倒置。
3、在傳感器排污法蘭下，安裝一個DN15閥門，并與原液位計排污管路連通。
4、連通電源，輸入AC36V電源（或直徑插入AC220V電源），將液位計調至便于觀察的方位。
5、先打開上閥，然后緩慢打開下閥，尤其是用在壓力較高的場合，并緩慢地注入壓力，使介質慢慢流入傳感器，以防浮子突然受壓損壞，觀察液位顯示，由紅變綠逐個轉換。
6、排污、上水、觀察水位顯示高低、報警是否正常，若無異常現象，即可投入使用。
四、磁敏電子雙色液位計選型表

UCM	磁敏電子雙色液位計
代 號	儀表材質
4	304不銹鋼
6	316不銹鋼
	代號	輸出信號
	B1	4～20mA
	B2	報警輸出
	B3	4～20mA與報警輸出
		代號	法蘭間距
		□□	□□□mm
			代號	法蘭大小及標準
			DN	默認法蘭大小為DN25，其它要求訂貨時提出
				代號	防爆要求
				無	無防爆要求
				B	防爆型
					代 號	附加功能
					J1	帶蒸汽伴熱夾套
					J2	帶液位顯示儀
					J3	其它

■ 技術優點
※ 設計科學、緊湊、堅固可靠、壽命長、無維護工作量，能長年在戶內、外安裝使用。
※ 獨特首創的現場、遠傳一體化結構，使工業自動化管理變的更輕松方便。
※ 獨特的電子發光雙色顯示，適宜在光線暗的場所中應用，夜間觀察更醒目。進口霧狀散光型LED發光管，顯示效果穿透性強，清晰不刺眼，供工業攝像頭遠程清晰監控。
※ 測量管與液位顯示部分，液位變送器，報警開關在耐壓，耐氣上完全隔離。
※ 工作壓力范圍寬，耐壓從真空到42MPa;防腐蝕性<2.5MPa。
※ 工作溫度范圍寬，適用于從-160~+530℃。
※ 廣泛用于強弱腐蝕性，易燃易爆，毒性，強放射性，攪動的，污濁的液位測量。
※ 各型號均可選配磁性限位開關，實現高低液位自動控制或報警。
※ 各型號均可選配4~20Ma DCS液位變送器，實現遠距離集中測量與控制。
■ 附加功能選擇頂：
磁性限位開關：
常開型：高于報警點閉合
常閉型：高于報警斷開
開關容量：250VAC1A（阻性） 250VAC 0.3A（感性）
開關壽命：1×105次
液位變送器：
輸出電流：4～20Madc（二線制）
分辨率：±1cm 負載電阻：500Ω（24VDC供電時）
傳送距離：>3000m 工作電源：12～36VDC
智能液位變送器：
輸出類型:RS485數據輸出和一路4～20mADC任意連接
分辨率：0.1%F.S 負載電阻：0～36VDC
保溫形式：
蒸汽夾套和水循環夾套，是在液位計主導管外增加一層筒體，供蒸汽、循環水或?qū)嵊土魍ā?br />真空夾套，是在液位計主導管外增加一層真空筒體，以使被測量介質與外界隔熱。
雙層夾套，一般是指在蒸汽般熱夾套外再做一層真空夾套。
電伴熱系統，是在液位計主導管外纏繞電伴熱帶，從而給介質加熱。
