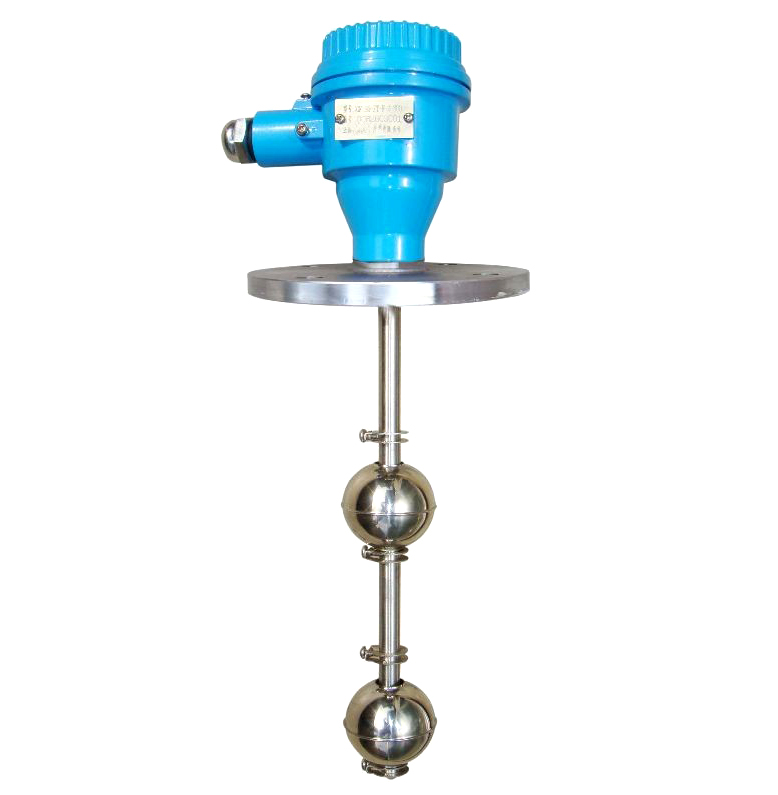

UQK-71系列干簧式浮球液位開關，廣泛用于民用建筑用水池、水塔、水箱，以及石油化工、造紙、食品、污水處理等行業內開口或密閉儲罐，地下池槽中各種液位的液位測量，被檢測的介質可分水、油、酸、堿、工業污水等各種導電及非導電液體，本控制器可對液位進行自動控制。
型號說明：

UQK-17	干簧式浮球液位開關
	測量點數	1表示測量點1點，2表示測量點2點，以此類推。
	材質		B	表示不銹鋼材料1Cr18Ni9Ti(321)或304
			F	為氟塑料
				安裝方式
				1	安裝方法為螺紋安裝
				2	安裝方法為法蘭安裝



結構形式 （型號）	結 果	功 能
a	一只常開干簧（上位） 一只常閉干簧（下位）	高水位開泵 低水位停泵
b	一只常開干簧（上位） 一只常閉干簧（下位）	高水位開泵 低水位停泵
c	一只常開干簧管（上位） 一只常閉干簧管（下位）	自動控制
d	三只常開干簧 一只常閉干簧	用于上、下位液位控制和高低極限液位報警
e	一只常開干簧 三只常閉干簧	用于上、下位液位控制和高低極限液位報警
f	四只常開干簧管	自動控制


 □ 主要技術指標
1、測量范圍
G型（不銹鋼）≤4m，（4m以上協商解決）
F型（氟塑料）≤4m
2、被測介質溫度
國產干簧管－10℃~+80℃，進口干簧管－10℃~+100℃
3、被測介質比重：＞0.7g/cm3
4、工作壓力：≤1.6MPa
5、干簧管觸點容量：220VAC，1A
□ 工作原理
在控制器中裝若干只GAG-5型大功率干簧管，當裝有磁鋼的浮球隨液位上、下時干簧管的觸點隨著發生動作，從而達到控制液位的目的。可驅動泵對液位進行全自動控制
□ 安裝和接線
1、 法蘭安裝G－法蘭標準HG20592－97DN150、PN1.6（其它法蘭標準協商解決）螺紋安裝螺紋尺寸M30×2
2、 傳感器與顯示儀之間的聯接線不能與交流電源同路敷設，因為感應交流電有可能會影響儀表，同時為了避免干擾信號，盡可能使用屏蔽電纜在鐵管內敷設。
3、 傳感器裝在被測容器上，其安裝方法見圖二，傳感器下端最好與容器底部固定牢。
4、 由于受鐵路運輸的限制，大于4m以上采取分段裝箱，安裝時由用戶自行焊接，焊接后段將焊縫銼平正，并做好水壓試驗（壓力小于0.6MPa）確定不漏方可使用，F型的傳感器還須將隨箱來的氟塑料套管套上并固定；或用戶自行解決運輸問題。
□ 訂貨須知
1、 寫明傳感器的規格、型號、數量
2、 寫明傳感器的材質、測量點L₁、L₂……L₃的具體位置及傳感器總長，應提供L₁、L₂……
L₃觸點形式（常開或常閉），如不確定則以常開觸點生產。
3、 傳感器在安裝前須進行檢查，用萬用表棒接在傳感器接線端子，當浮球上下移動時，相
應地使干簧管動作。
